阿里云服务器Windows实例网络访问丢包延时高的排查方法

阿里云服务器Windows实例网络访问丢包延时高的排查方法

当网站访问很慢或无法访问时，若已经排除显著的问题，而使用ping命令检测到有明显丢包时，建议您做链路测试。在Windows环境中，推荐优先使用WinMTR工具，或者tracert命令行进行链路测试以判断问题来源。通常情况下，链路测试步骤如下。
1.利用链路测试工具探测网络状况和服务器状态。
2.根据链路测试结果分析处理。
详细信息
阿里云提醒您：
•如果您对实例或数据有修改、变更等风险操作，务必注意实例的容灾、容错能力，确保数据安全。
•如果您对实例（包括但不限于ECS、RDS）等进行配置与数据修改，建议提前创建快照或开启RDS日志备份等功能。
•如果您在阿里云平台授权或者提交过登录账号、密码等安全信息，建议您及时修改。
WinMTR工具
mtr（My traceroute）作为一款网络测试工具，集成了tracert与ping这两个命令的图形界面。ping与tracert通常被用于检测网络状况和服务器状态，具体说明如下。WinMTR是mtr工具在Windows环境下的图形化实现，适合Windows下做路由追踪及ping测试。WinMTR默认发送ICMP数据包进行探测，无法切换。
相比tracert命令行工具，WinMTR能避免节点波动对测试结果的影响，测试结果更正确。Windows环境下，建议优先使用WinMTR进行链路测试。

1.下载WinMTR工具后，直接解压运行。运行程序后，在 Host 字段输入目标服务器域名或IP。

>

2.单击 Start 开始测试。开始测试后，相应按钮变成了 Stop。
3.运行一段时间后，单击 Stop 停止测试。说明：您可以多测试几分钟，测试结束后，将结果导出。
常见可选参数说明
•Copy Text to clipboard：将测试结果以文本格式复制到粘贴板。
•Copy HTML to clipboard：将测试结果以HTML格式复制到粘贴板。
•Export TEXT：将测试结果以文本格式导出到指定文件。
•Export HTML：将测试结果以HTML格式导出到指定文件。
•Options：为可选参数。具体包括以下参数。
▫Interval（sec）：每次探测的间隔（过期）时间，默认为1秒。
▫Ping size（bytes）：ping 探测所使用的数据包大小，默认为64字节。
▫Max hosts in LRU list：LRU列表支持的最大主机数，默认值为128。
▫Resolve names：通过反查IP以域名显示相关节点。
WinMTR运行后的返回结果说明
默认配置下，WinMTR测试结果说明如下。
•第一列（Hostname）：到目标服务器要经过的每个节点主机IP或域名。
•第二列（Nr）：节点编号。
•第三列（Loss%）：节点丢包率。ping数据包回复失败的百分比，由此可判断哪个节点（线路）出现故障，是服务器所在机房还是国际路由干路。
•第四列（Sent）：已发送的数据包数量。
•第五列（Recv）：已成功接收的数据包数量。
•第六、七、八、九列（Best 、Avg、Worst、Last）：分别是回应时间的最小值、平均值、最大值和最后一个数据包的回应时间。
tracert命令行工具
tracert (Trace Route) 是Windows自带的网络诊断命令行实用程序，用于跟踪Internet协议（IP）数据包传送到目标地址时经过的路径。
tracert通过向目标地址发送ICMP数据包来确定到目标地址的路由。在这些数据包中，tracert使用了不同的IP生存期 (TTL) 值。由于要求沿途的路由器在转发数据包前至少必须将TTL减少1，因此TTL实际上相当于一个跃点计数器 (hop counter)。当某个数据包的TTL达到零时，相应节点就会向源计算机发送一个ICMP超时的消息。tracert第一次发送TTL为1的数据包，并在每次后续传输时将TTL增加1，直到目标地址响应或达到TTL的最大值。中间路由器发送回来的ICMP超时消息中包含了相应节点的信息。
1.在桌面底部单击 开始 菜单，选择 运行。
2.打开运行框后，在框中输入 cmd，并单击 确定。

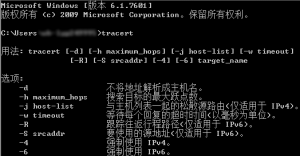

3.在命令运行界面中，输入 tracert ，按回车键后，界面将显示tracert的用法说明。

4.根据具体用法，输入待跟踪的目标地址，示例如下。

分析链路测试结果

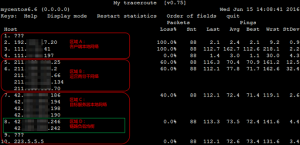

以如下链路测试结果示例图为基础进行阐述。

1.判断各区域是否存在异常，并根据各区域的情况分别处理。
▫区域A：客户端本地网络，即本地局域网和本地网络提供商网络。针对该区域异常，客户端本地网络相关节点问题，请对本地网络进行排查分析；本地网络提供商网络相关节点问题，请向当地运营商反馈。
▫区域B：运营商骨干网络。针对该区域异常，可根据异常节点IP查询归属运营商，然后直接或通过阿里云售后技术支持，向相应运营商反馈问题。
▫区域C：目标服务器本地网络，即目标主机归属网络提供商网络。针对该区域异常，需要向目标主机归属网络提供商反馈问题。
2.结合Avg（平均值）和StDev（标准偏差），判断各节点是否存在异常。
▫若StDev很高，则同步观察相应节点的Best和Worst，来判断相应节点是否存在异常。
▫若StDev不高，则通过Avg来判断相应节点是否存在异常。
注意：上述StDev高或者不高，并没有具体的时间范围标准。而需要根据同一节点其它列的延迟值大小来进行相对评估。比如，如果Avg为30ms，那么，当StDev为25ms，则认为是很高的偏差。而如果Avg为325ms，则同样的StDev为25ms，反而认为是不高的偏差。
3.查看节点丢包率，若“Loss%”不为零，则说明这一跳路由的网络可能存在问题。导致节点丢包的原因通常有两种。
▫人为限制了节点的ICMP发送速率，导致丢包。
▫节点确实存在异常，导致丢包。
4.确定当前异常节点的丢包原因。
▫若随后节点均没有丢包，说明当前节点丢包是由于运营商策略限制所致，可以忽略。如前文链路测试结果示例图中的第2跳路由的网络所 示。
▫若随后节点也出现丢包，说明当前节点存在网络异常，导致丢包。如前文链路测试结果示例图中的第5跳路由的网络所示。
说明：前述两种情况可能同时发生，即相应节点既存在策略限速，又存在网络异常。对于这种情况，若当前节点及其后续节点连续出现丢包，而且各节点的丢包率不同，则通常以最后几跳路由的网络的丢包率为准。如前文链路测试结果示例图所示，在第5、6、7跳路由的网络均出现了丢包。所以，最终丢包情况，以第7跳的40%作为参考。
5.通过查看是否有明显的延迟，来确认节点是否存在异常。通过如下两个方面进行分析。
▫若某一跳路由的网络之后延迟明显陡增，则通常判断该节点存在网络异常。如前文链路测试结果示例图所示，从第5跳路由的网络之后的后续节点延迟明显陡增，则推断是第5跳路由的网络节点出现了网络异常。
注：高延迟并不一定完全意味着相应节点存在异常，延迟大也有可能是在数据回包链路中引发的，建议结合反向链路测试一并分析。
▫ICMP策略限速也可能会导致相应节点的延迟陡增，但后续节点通常会恢复正常。如前文链路测试结果示例图所示，第3跳路由的网络有100%的丢包率，同时延迟也明显陡增。但随后节点的延迟马上恢复了正常。所以判断该节点的延迟陡增及丢包是由于策略限速所致。
操作建议
•若数据包在目标地址出现了100%的丢包，建议对目标服务器的安全策略配置进行排查。
•若数据包出现循环跳转，导致无法到达目标服务器，建议联系相应节点归属运营商处理。
•若数据包在跳转后无法收到任何反馈，建议结合反向链路测试作进一步确认，并联系相应节点归属运营商进行处理。
•阿里云中国内地机房和其他国家或地区有网络通信的专线，为降低通信时候的丢包率，推荐使用高速通道。
•若主机掉包和延迟非常高，建议做WinMTR双向测试，即本地到服务器的和服务器到本地的测试。无法远程登录时，请通过管理终端进行登录。
